產品介紹

地面站控制系統是地面站系統運行和設備管理維護的中心，主要功能是接收中心下達的任務計劃和軌道數據，完成站內各子系統/設備的宏配置，并向中心上報任務計劃的執行情況；對站內各子系統/設備能夠進行工作參數的設置，接收站內各子系統/設備上報的工作參數和設備狀態等信息，對各子系統/設備狀態實施集中統一監視；以及對衛星資源信息和地面站內的相關業務數據進行綜合管理，實現地面站系統自動化運行管理。

? 產品組成：

該產品由硬件設備、應用軟件及各設備的監控單元組成，硬件設備主要包括應用服務器（雙機）、任務管理計算機、系統監控計算機、網絡交換機、串口服務器以及打印機等；分系統應用軟件包括任務管理軟件包、系統監控軟件包以及數據庫應用軟件包等，其中各組成部分介紹如下：

應用服務器：兩臺雙機熱備運行，為分系統應用服務軟件提供穩定可靠的運行平臺；同時，應用服務器兼作數據庫服務器，統一存儲、管理全系統公用數據和資料，為全系統各應用軟件間的信息資源共享提供高效支持。

任務管理計算機：任務管理計算機部署任務管理客戶端軟件，作為任務管理終端，主要完成分系統任務管理軟件人機交互，監視系統的運行和作業流程。

系統監控計算機：系統監控計算機部署系統監控客戶端軟件，作為系統監控終端，主要任務是監視系統及設備的運行情況，顯示系統設備配置、設備工作參數及運行狀態，并進行故障報警。任務管理計算機、系統監控計算機配置完全一樣，可互為備份工作。

數據庫應用軟件：主要是為任務管理軟件和系統監控軟件提供訪問數據庫的代理服務，實現對象-關系映射；并能夠進行數據庫維護，按既定策略自動清理歷史數據；

任務管理軟件：任務管理軟件分為服務端軟件和客戶端軟件，服務端軟件部署在應用服務器上，客戶端軟件部署在任務管理計算機上；

系統監控軟件：系統監控軟件分為服務端軟件和客戶端軟件，服務端軟件部署在應用服務器上，客戶端軟件部署在系統監控計算機上



? 技術特點：

?        高度模塊化、平臺化；

?        管理范圍：站內所有設備，并可擴展支持對設備的管理；

?        控制方式：可自動或手動兩種方式對站內設備工作方式、工作參數、系統配置等進行控制；

?        軟件具有良好的通用性和可配置性，包括：可根據需要對系統參數和部分功能進行靈活的增減配置、設備工作參數及數量可靈活配置；

?        軟硬件設計應具有一定的擴充性，要求軟件功能模塊化，接口設計標準化，同時要具有友好的人機界面、良好的可操作性以及較高的可靠性和容錯性；

? 性能指標：

?        平均無故障時間〉5000小時，平均故障恢復時間<0.5小時；

?        實時監視站內設備狀態，狀態數據上報時間1s～60s可調。

?        設備控制執行結果顯示≤2s。

?        非法操作、系統內設備發生故障時，可在2s內發出聲、光報警。

?        當各子系統設備狀態發生改變后，監控畫面可在1s內刷新。

?        數據庫訪問<10s，數據讀取及交換<10s。

?        站控管理分系統設備，包括服務器和計算機，CPU利用率不高于60%；

? 應用領域：

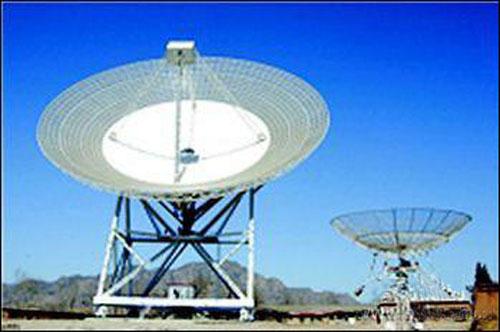

應用案例：地面站控制系統是商業遙感衛星地面系統項目的主要組成部分。對天線接收任務進行統一規劃和監控管理，對接收的數據進行統一存儲記錄和處理，完成多顆衛星的捕獲、跟蹤和下行數據的接收。
