產品介紹

CAN總線測試系統由CAN總線測試儀、遠程控制設備、CAN總線測試儀管理軟件組成。CAN總線測試系統可提供直接指令信號發送與CAN總線測試功能，CAN總線功能提供間接指令（遙控指令）、遙測指令、批指令、上行數據塊、上行配置程序等功能，指令格式可編輯，方便使用。

? 產品組成：

CAN總線測試系統由CAN總線測試儀、遠程控制設備、CAN總線測試儀管理軟件組成，CAN總線測試儀與遠程控制設備之間通過USB進行連接。產品框圖如下：

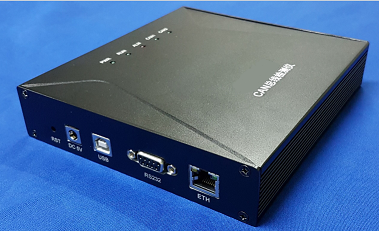

CAN總線測試儀：提供兩路CAN接口，每路CAN接口對應一個歐姆電阻開關，10路直接指令信號發送接口，提供USB2.0管理接口。

遠程控制設備：通過USB連接CAN總線測試儀。

CAN總線測試儀管理軟件：運行在遠程控制設備上，提供人機界面，對CAN總線測試儀進行控制與管理，提供指令編輯，可以適配不同的測試場合。

? 技術特點：

?        提供兩路標準CAN通訊接口，終端匹配電阻可通過開關控制；

?        提供10路直接指令信號發送接口；

?        使用方便，可直接使用USB進行供電與控制；

?        提供高性能的管理軟件，可對輸出的指令進行后臺編輯，靈活性高；

?        對CAN指令的輸入的指令進行解析，在界面顯示解析結果，解析方式可以進行后臺編輯；

?        遙控指令在模板基礎上可輸入?yún)?shù)，更加靈活；

?        部分指令可定時發送；

?        根據需要可以定制指令數據的生成；

?        提供日志功能，可查看歷史測試結果；




? 性能指標：

1. CAN總線接口

?      CAN總線網絡采用雙冗余的總線型網絡結構，包括A，B兩條CAN總線；

?      波特率：最高支持1Mbps（可調）；

?      物理層：符合CAN技術規范2.0A，支持2.0B；

?      鏈路層：符合CAN技術規范2.0A，支持2.0B；

?      檢測儀CAN總線上終端匹配電阻可以通過開關來控制；

?      A/B兩條總線通過手動選擇；

?      接插件選用一個J36A型9芯座孔的標準連接器（J36A-9ZK4B）

2. 直接指令接口

?      直接遙控指令數量：10條；

?      直接遙控執行脈沖輸出電路：集電極開路（OC門）；

?      信號特性：電壓25V-31V，負載電流大于200mA，指令脈沖寬度0-160ms（可設置），誤差+/-10ms，低電平有效。

?      接插件選用一個J36A型17芯座孔的標準連接器（J36A-17ZK4B）
