產品介紹

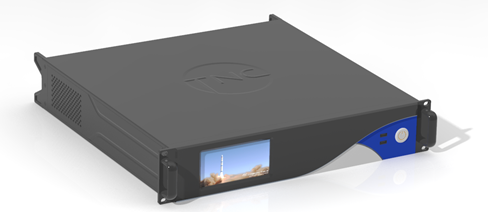

該產品是一種便攜式采集/存儲/發送設備，機箱小巧，自帶觸摸屏，可單機工作，支持兩個FMC子卡，可以適應多種類型的接口，內部可最多支持8個mSata盤存儲，容量及速度都可擴展。

?  產品組成：

機箱內部板卡分為核心板和FMC扣板，核心板由Zynq組成，型號為XC7Z045-2FFG900，其PS部分外接千兆網和DDR3，運行Linux系統，PL外擴USB3.0接口，并和存儲子卡和接口子卡通過GTX和LVDS互聯。

扣板分為存儲子卡和FMC接口子卡，存儲子卡上面放置8個mSata盤，在機箱內部。接口子卡支持兩個單寬FMC子卡或一個雙寬FMC子卡，接口子卡前面板在機箱后側漏出，接口子卡和Zynq的PL通過x8 GTX和72對LVDS互聯。



?  技術特點：

?        機箱前側支持4英寸觸摸屏、千兆網、USB3.0；

?        機箱后側支持2個標準單寬FMC子卡，或1個標準雙寬FMC子卡，可配置為各種接口或AD/DA等模擬子卡；

?        存儲容量和速度均可擴展；

?        機箱小巧便攜，可單機工作；

?  性能指標：

?        支持最多8TB存儲容量，隨機寫速度不小于3.2GB/s，讀速度不小于3.6GB/s；

?        機箱尺寸為270*231*79mm；

?  應用領域：

便攜式ADC采集，DAC波形回放，各種數字接口采集和回放
