產品介紹

PCIe采集/存儲/發送平臺由PCIe插卡+FMC子卡+服務器+上位機軟件組成，用于各種接口的數據采集或發送，并可進行數據處理分析、數據存盤。

?  產品組成：

該產品由PCIe卡+FMC子卡+服務器+上位機軟件構成，其中各組成部分介紹如下：

PCIe卡：標準全高PCIe卡，金手指支持x8 GEN2.0 PCIe接口，支持一個半寬FMC子卡；由單FPGA、雙FPGA、單端FMC、差分FMC等幾種組合；

FMC子卡：多種標準半寬FMC子卡，有ADC采集子卡、DAC發送子卡、CameraLink接口子卡、LVDS接口子卡、ECL接口子卡、QSFP光口子卡、SFP光口子卡等等；

服務器：塔式服務器或2U上架服務器即可，對存儲有較高要求時，可以采用raid卡和SAS盤擴展容量以及增加讀寫速度。

上位機軟件：根據具體應用需求開發，根據實際需求對PCIe采集的數據進行分析并顯示存盤，或者對要發送的數據進行組幀等處理。

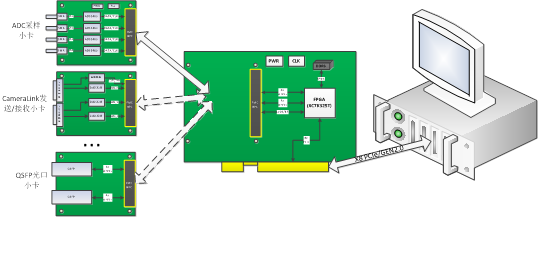

圖1 PCIe采集/存儲/發送平臺組成結構

?  技術特點：

?        高度模塊化、平臺化；

?        對外接口可通過更換FMC小卡的形式，任意組合、任意搭配；

?        PCIe板卡通用化，PCIe接口支持DMA，傳輸速度高，服務器CPU負擔小，PCIe驅動穩定可靠，接口對用戶開放；

?        低成本，服務器可更換；

?        服務器通過raid卡可以實現超大容量和高速存儲；

?        上位機軟件支持用戶二次開發；

?  性能指標：

?        服務器擴展raid卡后，在8個磁盤組raid0情況下，長期穩定讀寫速度可支持1GB/s，容量可根據磁盤型號擴展；

?        PCIe接口傳輸速度和服務器性能有關，一般可以達到2~3GB/s；

?  應用領域：

應用案例1：

解調器測試設備，該設備組成框圖如下圖所示，主要由FMC ECL扣板、PCIe插卡、服務器等組成，ECL扣板負責接收解調器輸出的信號，轉為L(zhǎng)VDS后送入PCIe插卡的FPGA，F(xiàn)PGA進行幀同步、解擾、RS譯碼等處理后，通過PCIe接口送入服務器，可在服務器中進行進一步處理，然后顯示并存盤。



應用案例2：

頻譜分析系統，該設備組成框圖如下圖所示，主要由FMC ADC扣板、PCIe插卡、服務器等組成，ADC扣板負責接收4路模擬信號，轉為L(zhǎng)VDS后送入PCIe插卡的FPGA，F(xiàn)PGA通過PCIe接口送入服務器，可在服務器中進行進一步處理，然后顯示并存盤。



應用案例3：

CameraLink發送/采集設備，該設備組成框圖如下圖所示，主要由FMC CameraLink扣板、PCIe插卡、服務器等組成，CameraLink扣板實現CameraLink接口發送或接收，支持base、medium、Full模式，轉為單端后連接PCIE插卡的FPGA，F(xiàn)PGA通過PCIe接口連接服務器，可在服務器的上位機軟件界面上選擇CameraLink的各種參數。
