產品介紹

板卡名稱：JPEG2000圖像處理板

板卡型號：6U_JPB_3FPGA

板卡概述：由3片FPGA組成的JPEG2000圖像處理板。

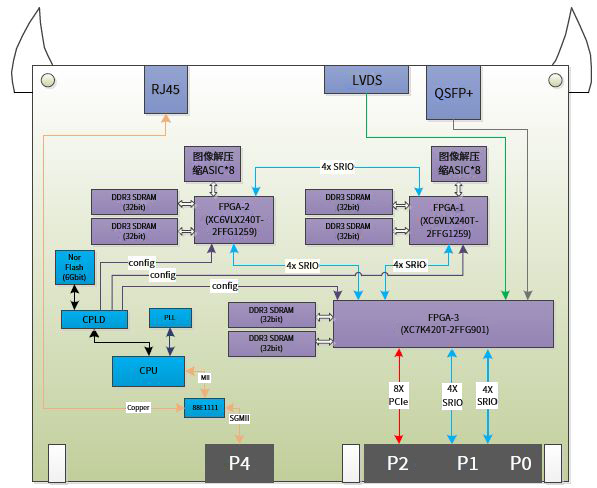

板卡框圖：




板卡實物照片：




技術特點：

3片F(xiàn)PGA組成，K7 FPGA實現數據通信和管理，V6 FPGA實現圖像解壓縮處理
到背板支持4x SRIO port，支持RapidIO2.0協議；同時支持8x PCIE port，支持PCIE 2.0協議
到背板支持1路SGMII千兆網口，在前面板支持1路Copper模式千兆網口
到前面板支持QSFP+光口，以及LVDS接口
板載大容量Nor flash，支持文件系統，可以用于存儲FPGA多個版本，CPU可以動態加載FPGA版本，以便實現多種應用功能
支持串口/網口狀態監控，可以監控每片F(xiàn)PGA結溫、內部寄存器狀態等


物理特性：

常溫下功耗約40W
標準6U VPX 尺寸，支持風冷和導冷
工作溫度：-40℃～85℃
