產品介紹

板卡名稱：C6678數字信號處理板

板卡型號：6U_ DPB_4C6678

板卡概述：由4片Tms320c6678和1片K7 FPGA組成的通用信號處理板。

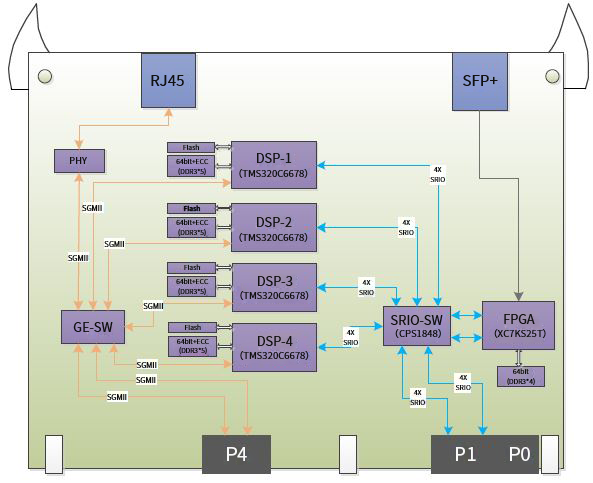

板卡框圖：




板卡實物照片：




技術特點：

4片DSP和1片F(xiàn)PGA通過SRIO交換芯片實現互聯，到背板支持2路4x SRIO port，支持RapidIO2.0協議
4片DSP網口通過千兆網交換互聯，到背板支持2路SGMII千兆網口，在前面板支持1路Copper模式千兆網口，可以通過網口訪問任意1片DSP
到前面板支持SFP+光口，支持SRIO、Aurora等多種協議
支持串口/網口狀態監控，可以監控每片DSP/FPGA內部寄存器狀態等
物理特性：

常溫下功耗約70W
標準6U VPX 尺寸，支持風冷和導冷
工作溫度：-40℃～85℃
